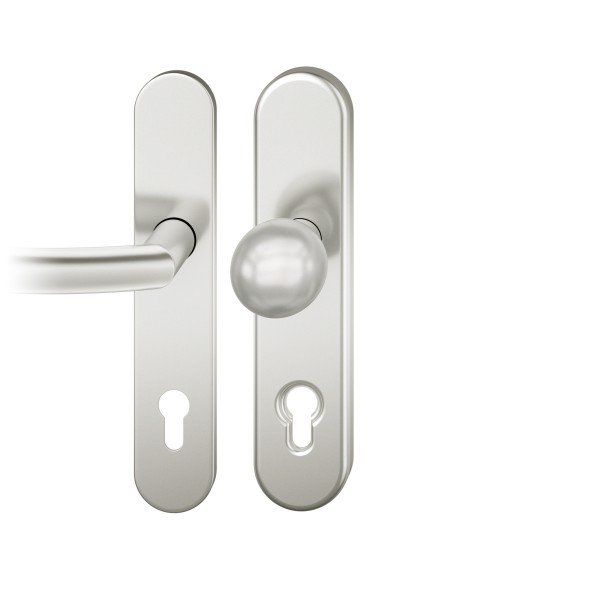

Schutzbeschlag S2 FSB 73 7375 Wechsel- o. Drückergarnitur

ab 93,30 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Türblattdicke
Zurücksetzen

Türbeschläge werden in der Regel durch die Tür verschraubt. Damit wir die Befestigungsschrauben und den Drückervierkant in der richtigen Länge liefern können, ist die Angabe der Türdicke erforderlich. Bitte geben Sie dieses Maß ohne evtl. vorhandene Beschläge an.

Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.

Garniturenart:

  • Wechselgarnitur 15 Tage Lieferzeit
  • Drückergarnitur 15 Tage Lieferzeit

Material, Farbe:

  • Aluminium naturfarbig eloxiert 15 Tage Lieferzeit
  • Aluminium neusilberfarbig eloxiert 15 Tage Lieferzeit
  • Edelstahl rostfrei fein matt gebürstet 15 Tage Lieferzeit
  • Messing poliert gewachst 15 Tage Lieferzeit - Nicht verfügbar
  • Bronze hell patiniert gewachst 15 Tage Lieferzeit

Drückervierkant:

  • 10 mm 15 Tage Lieferzeit
  • 8 mm 15 Tage Lieferzeit

Zylinderlochung:

  • ohne Abdeckung, Zyl.-überstand 11 mm 15 Tage Lieferzeit
  • ohne Abdeckung, Zyl.-überstand 15 mm 15 Tage Lieferzeit
  • mit Abdeckung ZA, Zyl.-überstand 8-15 mm 15 Tage Lieferzeit

Entfernung:

Abstand zwischen Drückervierkant und Schließzylinder

  • 72 mm 15 Tage Lieferzeit
  • 92 mm 15 Tage Lieferzeit
  • RST-10325
Langschild außen und innen, PZ 72 o. PZ 92 mm, Schutzklasse S2, mit oder ohne Zylinderabdeckung... mehr
Produktinformationen "Schutzbeschlag S2 FSB 73 7375 Wechsel- o. Drückergarnitur"

Langschild außen und innen, PZ 72 o. PZ 92 mm, Schutzklasse S2, mit oder ohne Zylinderabdeckung ZA, Wechselgarnitur, Drückergarnitur Schutzbeschlag

Design und Sicherheit Schutzbeschlag nach DIN 18257 bzw. EN 1906 als Drücker- oder Wechselgarnitur Design FSB 7376 mit Türdrücker (Materialspezifische Drückerausführungen: FSB 1107 (Aluminium, Alu + Farbe, Edelstahl); FSB 1023 (Bronze, Messing) - bitte Abbildungen beachten)) in Schichtbauweise, mit drehbar am Kopfhals verankertem Stabilstift, beidseitig unsichtbar befestigt Außenseite Langschild abgerundet.

Erst kommt das Geschmacksurteil (Design) und dann das Verstandsurteil (Bedürfnis nach Sicherheit). Genau deshalb lautet der Slogan "Design + Sicherheit". Entscheiden Sie sich also in aller Ruhe für einen Schutzbeschlag in einem Design welches Ihnen gefällt. Anschließend legen Sie nur noch fest "wie sicher" Ihr Schutzbeschlag sein soll. Bitte beachten Sie bei der Auswahl Ihres Schutzbeschlags die hier gemachten Hinweise.

  • Wechselgarnitur, Drückergarnitur Bronze; Messing, Schildgarnitur
  • Schutzklasse: S2
  • Zylinderüberstand außen: 11, 15 oder 8 bis 15 mm
  • Zylinderüberstand innen: >= 7 mm
  • DIN links / DIN rechts umstellbar
  • Material und Farbe:
    • Aluminium naturfarbig eloxiert
    • Aluminium neusilberfarbig eloxiert
    • Edelstahl rostfrei fein matt gebürstet
    • Messing poliert gewachst
    • Bronze hell patiniert gewachst
  • Türblattdicke: bitte angeben
  • Entfernung: 72 oder 92 mm; Drückervierkant: 8 oder 10 mm
    • Entfernung und Drückervierkant hängen bei den meisten Einsteckschlössern und Schutzbeschlägen zusammen. Beträgt der Abstand zwischen Drückervierkant und der Kernbohrung des Zylinders 72 mm, dann hat der Drückervierkant meistens eine Seitenlänge von 8 mm. Dementsprechende bedingt eine Entfernung von 92 mm in den meisten Fällen eine Seitenlänge des Drückervierkants von 10 mm.
    • Abweichungen zu dieser "Regel" treten" z.B. bei manchen Mehrfachverriegelungen auf.

Eine kleine Materialkunde (Messing):

Seit vier Jahrzehnten offeriert FSB ausgewählte Tür- und Fensterbeschläge und deren Zubehör aus Messing. Das Programm umfasst neben Tür- und Fensterbeschlägen Griffe für Eingangstüren einschließlich Accessoires.

Messingbeschläge werden aus den unterschiedlichsten Legierungen und zu den unterschiedlichsten Preisen im Markt angeboten. Doch nicht alles, was wie Gold glänzt, ist aus echtem Messing. Bei uns schon: FSB verwendt ausschließlich die nach DIN 17 660 definierte Kupfer-Zink-Legierung CuZn 37, Werkstoff-Nr. 2.0321 bzw. 2.0335.

Korrosionsschutz

Oft wird verschwiegen, dass der Werkstoff Messing im täglichen Gebrauch zu Korrosion neigt. Dagegen gibt es nur ein Rezept: putzen. Wer seine Ferien bereits einmal in nordischen Ländern verbracht hat, weiß, wie sorgfältig allwöchentlich die Messingbeschläge an den Haustüren geputzt werden. Wer nicht putzen will, hat die Wahl zwischen dem Einsatz von lackierten oder gewachsten Oberflächen.

Gewachste Messingteile polieren sich beim täglichen Gebrauch. Die nicht berührten Teile werden sehr schnell eine braune bis graugrüne Patina annehmen. Viele Käufer sehen in dieser Oberflächenveredelung einen besonderen ästhetischen Reiz. Lackierte Messingbeschläge verlieren ihre glänzende Oberfläche, sobald der Lack beschädigt ist. Dann setzt die interkristalline Korrosion ein. Eine Aufarbeitung korrodierter Beschläge ist – gegen Kostenerstattung – möglich.

Empfehlung

Grundsätzlich empfiehlt FSB nur gewachste Messingoberflächen einzusetzen. Poliert gewachste Oberflächen können mit handelsüblichen Putzmitteln gepflegt werden. Zudem empfehlen wir, den Einsatz von lackierten Messingoberflächen vor allem im Außenbereich zu unterlassen, wo Sonne und Umwelteinflüsse unweigerlich zu Korrosionserscheinungen führen und vor allem Messingbeschläge nicht in öffentlichen Gebäuden an viel begangenen Türen einzuplanen. Es sei denn, man nimmt das erforderliche ständige Putzen in Kauf oder akzeptiert die natürliche Patina.


Auf Kundenwunsch und Anfrage sind FSB-Beschläge in Sonderfarbtönen lieferbar. Bitte nutzen Sie den unten genannten Link "Fragen zum Artikel" um Preise für folgende Sonderfarbtöne zu erfragen. Bitte geben Sie dabei an, wieviele Beschläge Sie benötigen, da einige Aufpreise nur einmalig (pro Bestellung) berechnet werden müssen. Lieferbare Sonderfarbtöne:

  • Standardfarbtöne:
    • 0105 Aluminium naturfarbig eloxiert
    • 0205 Aluminium neusilberfarbig eloxiert
  • Gestrahlte Eloxaloberflächen
    • 0410 Aluminium gestrahlt bronzefarbig eloxiert
    • 0510 Aluminium gestrahlt mittelbronzefarbig eloxiert (C33)
    • 0710 Aluminium gestrahlt dunkelbronzefarbig eloxiert (C34)
    • 0810 Aluminium gestrahlt schwarz eloxiert (C35)
  • Alu + Farbe, farbige Kunststoffbeschichtungen
    • 8220 Verkehrsweiß, Alu + Farbe, ähnlich RAL 9016
    • 8120 Tiefschwarz, Alu + Farbe, ähnlich RAL 9005
    • 8802 Anthrazitgrau, ähnlich RAL 7016
    • 8821 Graubraun, ähnlich RAL 8019
    • 9020 Reinweiß, ähnlich RAL 9010
  • Edelstahl
    • 6204 Edelstahl rostfrei fein matt gebürstet
    • 6205 Edelstahl rostfrei poliert
  • Bronze
    • 7615 Bronze hell patiniert gewachst
    • 7625 Bronze dunkel patiniert gewachst

Bitte berücksichtigen Sie, daß nicht alle Färbungen zu allen Beschlägen lieferbar sind.


Garnitur: Wechselgarnitur, Drückergarnitur
Schilder/Rosetten: Langschild außen/innen
Zylinderlochung: Profilzylinder (PZ) ohne ZA
Entfernung: 72 mm, 92 mm
Vierkant: 8 mm, 10 mm
Montage auf: Vollblatttür
Schutzklasse: S2
Material: Aluminium, Edelstahl, Bronze
Färbung: Aluminium naturfarbig eloxiert, Aluminium neusilberfarbig eloxiert, Edelstahl rostfrei fein matt gebürstet, Bronze hell patiniert gewachst
Kategorie: Schutzbeschlag
Weiterführende Links zu "Schutzbeschlag S2 FSB 73 7375 Wechsel- o. Drückergarnitur"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Schutzbeschlag S2 FSB 73 7375 Wechsel- o. Drückergarnitur"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Langschild außen und innen, PZ 72 o. PZ 92 mm, Schutzklasse S2, mit oder ohne Zylinderabdeckung... mehr

Wechselgarnitur

Für Haus- und Wohnungseingangstüren werden gewöhnlich Garnituren eingesetzt, die einen direkten Zugang nicht zulassen. An der Türaußenseite wird auf den Schildern oder Rosetten ein Knopf montiert. Dieser ist mit dem Schild bzw. der Rosette fest verbunden, so daß ein Öffnen der Tür von außen nur mit einem Schlüssel möglich ist. Das Schloß muß hierbei über eine Wechselfunktion verfügen. Das Türdrücker- Lochteil (die Klinke) auf der Innenseite wird mit einem Wechselstift mit der Schloßnuß verbunden.

Drückergarnitur

Garnituren welche beidseitig der Tür einen direkten Zugang durch Betätigung des Drückers (der Klinke) zulassen. Ein Durchgang kann nur durch verschließen verhindert werden.

Schutzklasse

Mit dem sicherheitstechnisch bewährten Programm „Design + Sicherheit“ hat FSB erfolgreich bewiesen, wie ein modular angelegtes Schutzbeschlagkonzept aussehen kann, das unterschiedliche Designvorstellungen und Sicherheitsanforderungen berücksichtigt.

Schutzklasse 2 (EN 1906) offene Version
  • Festigkeit 10 kN
  • max. Biegung ≤ 5 mm
  • Zugkraft Befestigung 15 kN
  • max. Deformierung ≤ 5 mm
  • Anbohrschutz 30 s
  • Meißeltestwiderstand 3 Schl.
Schutzklasse 2 (EN1906) mit Kernziehschutz (ZA)
  • Festigkeit 10 kN
  • max. Biegung ≤ 5 mm
  • Zugkraft Befestigung 15 kN
  • max. Deformierung ≤ 5 mm
  • Anbohrschutz 30 s
  • Meißeltestwiderstand 3 Schl.
  • Festigkeit ZA 10 kN

Entfernung

Die Standard-Lochentfernung bei Zimmertürschildern beträgt 72 mm, bei Badschildern 78 mm und bei Haustürschildern 92 mm. Die Lochabstände werden wie folgt gemessen:

Entfernung

  1. Buntbart (BB) und Chubb: Mitte Nuß bis Mitte Schlüsseldorn (= Zuhaltungschloß ZH)
  2. Profilzylinder (PZ): Mitte Nuß bis Mitte Profilzylinderkern
  3. Ovalzylinder (OZ): Mitte Nuß bis Mitte Ovalzylinder
  4. Rundzylinder (RZ): Mitte Nuß bis Mitte Rundzylinder
  5. Schlitzkopf (SK): Mitte Nuß bis Mitte Schlitzkopf
  6. WC/Bad (BAD): Mitte Nuß bis Mitte Schlitzkopf
  7. Riegelolive (RO): Mitte Nuß bis Mitte Riegelolive

Drückervierkant

Von der Stiftverbindung hängt ob eine Drückergarnitur schon nach kurzer Zeit ausleiert und wackelt oder über Jahre hinaus ohne Beanstandung ihren "Dienst" versieht. Hersteller von hochwertigen Türbeschlägen haben daher unterschiedliche Lösungen und Patente entwickelt, die selbst den hohen Anforderungen im Objektbereich gerecht werden. Einfache Türdrückerstifte sind Vierkantstifte passend für 8 mm (Zimmertürschlösser), 9 mm (Schlösser für Feuerschutz-, Rauchschutz- und Paniktüren) oder 10 mm (Haustürschlösser) Schloßnuß. Die Länge entspricht den genormten Türdicken bei Standardtüren: Zimmertüren 38-42 mm, Haustüren 53-57 mm. Bei Schlössern mit geteilter Nuß (z. B. Rohrrahmen-Einsteckschlösser mit Panikfunktion) werden geteilte Spezial-Drückerstifte verwendet.

VierkantTürdrücker bedienen je nach Einsatzort unterschiedliche Schlossmechanismen. Wir liefern auf Wunsch:

  • für Zimmertürschlösser und -beschläge Türdrücker mit 8 mm Vierkantstift
  • für Haustürschlösser und -beschläge Türdrücker mit 10 mm Vierkantstift
  • für Schlösser an Feuerschutz- Raucbscbutz- und Paniktüren Türdrücker mit 9 mm Vierkantstift.

Mit Hilfe von Reduzierhülsen lassen sich bei Bedarf auch Drückergarnituren mit einem kleineren Vierkant (Wechselstift) in Schlössern mit einem größeren Schlossvierkant verwenden.

Zylinderüberstand

Zylinderüberstände für FSB Beschläge

In den offenen Versionen werden Zylinderüberstände von 11 (Abb. 1) und 15 mm (Abb. 2) abgedeckt. In den Kernziehschutzversionen (ZA) werden Zylinderüberstände von 8 bis 15 mm abgedeckt.
