Schutzbeschlag S2 FSB 73 7376 Wechsel- o. Drücker- Rosettengarnitur

ab 179,97 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Türblattdicke
Zurücksetzen

Türbeschläge werden in der Regel durch die Tür verschraubt. Damit wir die Befestigungsschrauben und den Drückervierkant in der richtigen Länge liefern können, ist die Angabe der Türdicke erforderlich. Bitte geben Sie dieses Maß ohne evtl. vorhandene Beschläge an.

Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.

Garniturenart:

  • Wechselgarnitur 15 Tage Lieferzeit
  • Drückergarnitur 15 Tage Lieferzeit

Material, Farbe:

  • Aluminium naturfarbig eloxiert 15 Tage Lieferzeit
  • Aluminium neusilberfarbig eloxiert 15 Tage Lieferzeit
  • Edelstahl rostfrei fein matt gebürstet 15 Tage Lieferzeit
  • Bronze hell patiniert gewachst 15 Tage Lieferzeit

Drückervierkant:

  • 10 mm 15 Tage Lieferzeit
  • 8 mm 15 Tage Lieferzeit

Entfernung:

Abstand zwischen Drückervierkant und Schließzylinder

  • 92 mm 15 Tage Lieferzeit
  • 72 mm 15 Tage Lieferzeit
  • RST-10320
Langschild außen Innenseite mit Rosetten, PZ 72 o. PZ 92 mm, Schutzklasse S2, mit... mehr
Produktinformationen "Schutzbeschlag S2 FSB 73 7376 Wechsel- o. Drücker- Rosettengarnitur"

Langschild außen Innenseite mit Rosetten, PZ 72 o. PZ 92 mm, Schutzklasse S2, mit Zylinderabdeckung ZA, Wechselgarnitur, Drückergarnitur Schutzbeschlag

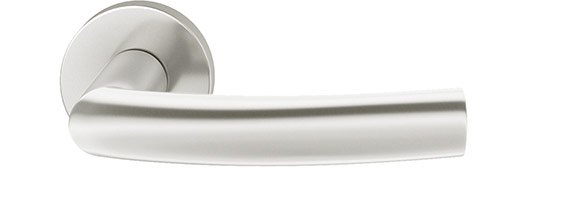

Design und Sicherheit Schutzbeschlag nach DIN 18257 bzw. EN 1906 als Drücker- oder Wechselgarnitur Design FSB 7376 mit Türdrücker (Materialspezifische Drückerausführungen: FSB 1107 (Aluminium, Alu + Farbe, Edelstahl); FSB 1023 (Bronze) - bitte Abbildungen beachten)) in Schichtbauweise, mit drehbar am Kopfhals verankertem Stabilstift, beidseitig unsichtbar befestigt Außenseite Langschild eckig.

Erst kommt das Geschmacksurteil (Design) und dann das Verstandsurteil (Bedürfnis nach Sicherheit). Genau deshalb lautet der Slogan "Design + Sicherheit". Entscheiden Sie sich also in aller Ruhe für einen Schutzbeschlag in einem Design welches Ihnen gefällt. Anschließend legen Sie nur noch fest "wie sicher" Ihr Schutzbeschlag sein soll. Bitte beachten Sie bei der Auswahl Ihres Schutzbeschlags die hier gemachten Hinweise.

  • Wechselgarnitur, Drückergarnitur Bronze, Rosettengarnitur
  • Schutzklasse: S2 ZA
  • Zylinderüberstand außen 8 bis 15 mm
  • Zylinderüberstand innen: >= 7 mm
  • DIN links / DIN rechts umstellbar
  • Material und Farbe:
    • Aluminium naturfarbig eloxiert
    • Aluminium neusilberfarbig eloxiert
    • Edelstahl rostfrei fein matt gebürstet
    • Bronze hell patiniert gewachst
  • Türblattdicke: bitte angeben
  • Entfernung: 72 oder 92 mm; Drückervierkant: 8 oder 10 mm
    • Entfernung und Drückervierkant hängen bei den meisten Einsteckschlössern und Schutzbeschlägen zusammen. Beträgt der Abstand zwischen Drückervierkant und der Kernbohrung des Zylinders 72 mm, dann hat der Drückervierkant meistens eine Seitenlänge von 8 mm. Dementsprechende bedingt eine Entfernung von 92 mm in den meisten Fällen eine Seitenlänge des Drückervierkants von 10 mm.
    • Abweichungen zu dieser "Regel" treten" z.B. bei manchen Mehrfachverriegelungen auf.

Eine kleine Materialkunde (Aluminium Teil 3):

Beim täglichen Gebrauch können Aluminiumoberflächen durch härtere Materialien abgeschliffen oder verletzt werden. Typisch sind z. B. Kratzer durch Fingerringe. Diese „Verletzungen“ der Aluminiumoberfläche beeinträchtigen eventuell den ästhetischen Anblick, haben aber keinen Einfluss auf die Funktion. Viele Anwender schätzen diese Patina des Gebrauchs sogar.

Der natürliche Farbton des Werkstoffes Aluminium ist Natursilber (FSB 0105). Diesen Farbton empfehlen wir allen Kunden, die den materialgerechten Einsatz lieben.

Nach einer Vorherrschaft heller Farben in der Architektur ist seit einiger Zeit eine Abkehr von dieser Gestaltungsauffassung erkennbar. Derartige Farbkonzepte erstrecken sich dabei über alle Gewerke: angefangen bei der Fassade, über das Interieur im Allgemeinen bis hin zu den Innentüren. Spürbar war dies für FSB u. a. nicht nur in der stärker werdenden Nachfrage nach patinierten Bronzeoberflächen, sondern auch ganz pragmatisch anhand der Objektbemusterungen, die wir in den vergangenen Jahren in wesentlich größerem Umfang als zuvor auf dunklen Hölzern durchgeführt haben. FSB trägt dieser Entwicklung in bester Architekturtradition Rechnung.

Zur Farb- und Oberflächenanmutung der Eloxalfarbtöne möchten wir noch einen Hinweis geben: FSB poliert grundsätzlich alle Aluminiumteile vor dem Eloxieren spiegelblank. Dies führt zu dem für FSB-Aluminiumbeschläge charakteristischen seidenmatten Glanz. Bei den Profilherstellern ist es wiederum üblich, dass die Profile vor dem Eloxieren allenfalls geschliffen werden und sich insofern nach dem Eloxieren nur eine matte Oberfläche einstellt. Leichte Farb- und Glanzdifferenzen zwischen Profil und Beschlägen sind daher nicht gänzlich zu vermeiden. Gleichfalls sind leichte, fertigungstechnisch bedingte Farbabweichungen insbesondere über verschiedene Lieferchargen hinweg unvermeidbar.


Auf Kundenwunsch und Anfrage sind FSB-Beschläge in Sonderfarbtönen lieferbar. Bitte nutzen Sie den unten genannten Link "Fragen zum Artikel" um Preise für folgende Sonderfarbtöne zu erfragen. Bitte geben Sie dabei an, wieviele Beschläge Sie benötigen, da einige Aufpreise nur einmalig (pro Bestellung) berechnet werden müssen. Lieferbare Sonderfarbtöne:

  • Standardfarbtöne:
    • 8220 Verkehrsweiß, Alu + Farbe, ähnlich RAL 9016
    • 8120 Tiefschwarz, Alu + Farbe, ähnlich RAL 9005
  • Gestrahlte Eloxaloberflächen
    • 0310 Aluminium gestrahlt messingfarbig eloxiert
    • 0410 Aluminium gestrahlt bronzefarbig eloxiert
    • 0510 Aluminium gestrahlt mittelbronzefarbig eloxiert (C33)
    • 0710 Aluminium gestrahlt dunkelbronzefarbig eloxiert (C34)
    • 0810 Aluminium gestrahlt schwarz eloxiert (C35)
    • 2110 Aluminium gestrahlt leichtbronzefarbig eloxiert (C31)
    • 2210 Aluminium gestrahlt hellbronzefarbig eloxiert (C32)
  • Alu + Farbe, farbige Kunststoffbeschichtungen
    • 8802 Anthrazitgrau, ähnlich RAL 7016
    • 8821 Graubraun, ähnlich RAL 8019
    • 9020 Reinweiß, ähnlich RAL 9010
  • Messing
    • 4205 Messing poliert lackiert
  • Edelstahl
    • 6205 Edelstahl rostfrei poliert
  • Bronze
    • 7305 Bronze poliert gewachst
    • 7625 Bronze dunkel patiniert gewachst

Bitte berücksichtigen Sie, daß nicht alle Färbungen zu allen Beschlägen lieferbar sind.


Garnitur: Wechselgarnitur, Drückergarnitur
Schilder/Rosetten: Langschild außen / Rosetten innen
Zylinderlochung: Profilzylinder (PZ) mit ZA
Entfernung: 72 mm, 92 mm
Vierkant: 8 mm, 10 mm
Montage auf: Vollblatttür
Schutzklasse: S2
Material: Aluminium, Edelstahl, Bronze
Färbung: Aluminium naturfarbig eloxiert, Aluminium neusilberfarbig eloxiert, Edelstahl rostfrei fein matt gebürstet, Bronze hell patiniert gewachst
Kategorie: Schutzbeschlag
Weiterführende Links zu "Schutzbeschlag S2 FSB 73 7376 Wechsel- o. Drücker- Rosettengarnitur"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Schutzbeschlag S2 FSB 73 7376 Wechsel- o. Drücker- Rosettengarnitur"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

}

Technische Informationen Rosettengarnitur 73 7376 Schutzklasse S2

Wechselgarnitur

Für Haus- und Wohnungseingangstüren werden gewöhnlich Garnituren eingesetzt, die einen direkten Zugang nicht zulassen. An der Türaußenseite wird auf den Schildern oder Rosetten ein Knopf montiert. Dieser ist mit dem Schild bzw. der Rosette fest verbunden, so daß ein Öffnen der Tür von außen nur mit einem Schlüssel möglich ist. Das Schloß muß hierbei über eine Wechselfunktion verfügen. Das Türdrücker- Lochteil (die Klinke) auf der Innenseite wird mit einem Wechselstift mit der Schloßnuß verbunden.

Drückergarnitur

Garnituren welche beidseitig der Tür einen direkten Zugang durch Betätigung des Drückers (der Klinke) zulassen. Ein Durchgang kann nur durch verschließen verhindert werden.

Schutzklasse

Mit dem sicherheitstechnisch bewährten Programm „Design + Sicherheit“ hat FSB erfolgreich bewiesen, wie ein modular angelegtes Schutzbeschlagkonzept aussehen kann, das unterschiedliche Designvorstellungen und Sicherheitsanforderungen berücksichtigt.

Schutzklasse 2 (EN 1906) offene Version
  • Festigkeit 10 kN
  • max. Biegung ≤ 5 mm
  • Zugkraft Befestigung 15 kN
  • max. Deformierung ≤ 5 mm
  • Anbohrschutz 30 s
  • Meißeltestwiderstand 3 Schl.
Schutzklasse 2 (EN1906) mit Kernziehschutz (ZA)
  • Festigkeit 10 kN
  • max. Biegung ≤ 5 mm
  • Zugkraft Befestigung 15 kN
  • max. Deformierung ≤ 5 mm
  • Anbohrschutz 30 s
  • Meißeltestwiderstand 3 Schl.
  • Festigkeit ZA 10 kN

Entfernung

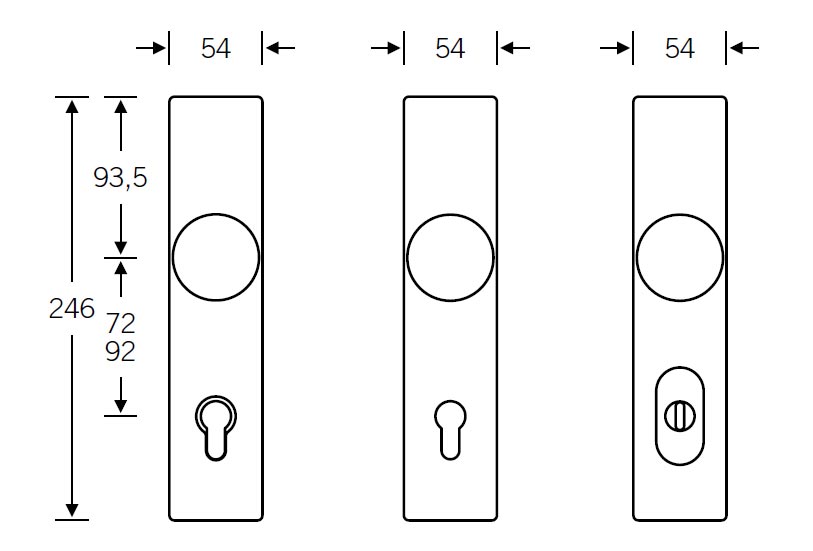

Die Standard-Lochentfernung bei Zimmertürschildern beträgt 72 mm, bei Badschildern 78 mm und bei Haustürschildern 92 mm. Die Lochabstände werden wie folgt gemessen:

Entfernung

  1. Buntbart (BB) und Chubb: Mitte Nuß bis Mitte Schlüsseldorn (= Zuhaltungschloß ZH)
  2. Profilzylinder (PZ): Mitte Nuß bis Mitte Profilzylinderkern
  3. Ovalzylinder (OZ): Mitte Nuß bis Mitte Ovalzylinder
  4. Rundzylinder (RZ): Mitte Nuß bis Mitte Rundzylinder
  5. Schlitzkopf (SK): Mitte Nuß bis Mitte Schlitzkopf
  6. WC/Bad (BAD): Mitte Nuß bis Mitte Schlitzkopf
  7. Riegelolive (RO): Mitte Nuß bis Mitte Riegelolive

Drückervierkant

Von der Stiftverbindung hängt ob eine Drückergarnitur schon nach kurzer Zeit ausleiert und wackelt oder über Jahre hinaus ohne Beanstandung ihren "Dienst" versieht. Hersteller von hochwertigen Türbeschlägen haben daher unterschiedliche Lösungen und Patente entwickelt, die selbst den hohen Anforderungen im Objektbereich gerecht werden. Einfache Türdrückerstifte sind Vierkantstifte passend für 8 mm (Zimmertürschlösser), 9 mm (Schlösser für Feuerschutz-, Rauchschutz- und Paniktüren) oder 10 mm (Haustürschlösser) Schloßnuß. Die Länge entspricht den genormten Türdicken bei Standardtüren: Zimmertüren 38-42 mm, Haustüren 53-57 mm. Bei Schlössern mit geteilter Nuß (z. B. Rohrrahmen-Einsteckschlösser mit Panikfunktion) werden geteilte Spezial-Drückerstifte verwendet.

VierkantTürdrücker bedienen je nach Einsatzort unterschiedliche Schlossmechanismen. Wir liefern auf Wunsch:

  • für Zimmertürschlösser und -beschläge Türdrücker mit 8 mm Vierkantstift
  • für Haustürschlösser und -beschläge Türdrücker mit 10 mm Vierkantstift
  • für Schlösser an Feuerschutz- Raucbscbutz- und Paniktüren Türdrücker mit 9 mm Vierkantstift.

Mit Hilfe von Reduzierhülsen lassen sich bei Bedarf auch Drückergarnituren mit einem kleineren Vierkant (Wechselstift) in Schlössern mit einem größeren Schlossvierkant verwenden.

Zylinderüberstand

Zylinderüberstände für FSB Beschläge

In den offenen Versionen werden Zylinderüberstände von 11 (Abb. 1) und 15 mm (Abb. 2) abgedeckt. In den Kernziehschutzversionen (ZA) werden Zylinderüberstände von 8 bis 15 mm abgedeckt.
