Schutzbeschlag S4 FSB 73 7375 Wechselgarnitur

ab 122,97 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Türblattdicke
Zurücksetzen

Türbeschläge werden in der Regel durch die Tür verschraubt. Damit wir die Befestigungsschrauben und den Drückervierkant in der richtigen Länge liefern können, ist die Angabe der Türdicke erforderlich. Bitte geben Sie dieses Maß ohne evtl. vorhandene Beschläge an.

Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.

Material, Farbe:

  • Aluminium naturfarbig eloxiert 15 Tage Lieferzeit
  • Aluminium neusilberfarbig eloxiert 15 Tage Lieferzeit
  • Edelstahl rostfrei fein matt gebürstet 15 Tage Lieferzeit
  • Bronze hell patiniert gewachst 15 Tage Lieferzeit

Drückervierkant:

  • 10 mm 15 Tage Lieferzeit
  • 8 mm 15 Tage Lieferzeit

Entfernung:

Abstand zwischen Drückervierkant und Schließzylinder

  • 92 mm 15 Tage Lieferzeit
  • 72 mm 15 Tage Lieferzeit
  • RST-10324
  • Drückergarnituren mit Aluminium- oder Edelstahldrücker 1107 bitte als Modell 73 7384 bestellen!
Langschild außen und innen, PZ 72 o. PZ 92 mm, Schutzklasse S4, Zylinderabdeckung ZA,... mehr
Produktinformationen "Schutzbeschlag S4 FSB 73 7375 Wechselgarnitur"

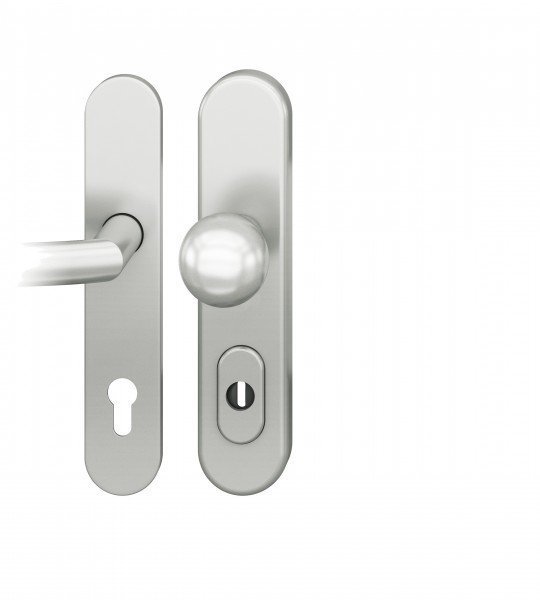

Langschild außen und innen, PZ 72 o. PZ 92 mm, Schutzklasse S4, Zylinderabdeckung ZA, Wechselgarnitur, Schutzbeschlag

Design und Sicherheit Schutzbeschlag nach DIN 18257 bzw. EN 1906 als Drücker- oder Wechselgarnitur Design FSB 7375 mit Türdrücker (Materialspezifische Drückerausführungen: FSB 1107 (Aluminium, Alu + Farbe, Edelstahl); FSB 1023 (Bronze) - bitte Abbildungen beachten)) in Schichtbauweise, mit drehbar am Kopfhals verankertem Stabilstift, beidseitig unsichtbar befestigt Außenseite Langschild abgerundet.

Erst kommt das Geschmacksurteil (Design) und dann das Verstandsurteil (Bedürfnis nach Sicherheit). Genau deshalb lautet der Slogan "Design + Sicherheit". Entscheiden Sie sich also in aller Ruhe für einen Schutzbeschlag in einem Design welches Ihnen gefällt. Anschließend legen Sie nur noch fest "wie sicher" Ihr Schutzbeschlag sein soll. Bitte beachten Sie bei der Auswahl Ihres Schutzbeschlags die hier gemachten Hinweise.

  • Wechselgarnitur, Schildgarnitur
  • Schutzklasse: S4
  • Zylinderüberstand außen: 8 bis 15 mm
  • Zylinderüberstand innen: >= 7 mm
  • DIN links / DIN rechts umstellbar
  • Material und Farbe:
    • Aluminium naturfarbig eloxiert
    • Aluminium neusilberfarbig eloxiert
    • Edelstahl rostfrei fein matt gebürstet
    • Bronze hell patiniert gewachst
  • Türblattdicke: bitte angeben
  • Entfernung: 72 oder 92 mm; Drückervierkant: 8 oder 10 mm
    • Entfernung und Drückervierkant hängen bei den meisten Einsteckschlössern und Schutzbeschlägen zusammen. Beträgt der Abstand zwischen Drückervierkant und der Kernbohrung des Zylinders 72 mm, dann hat der Drückervierkant meistens eine Seitenlänge von 8 mm. Dementsprechende bedingt eine Entfernung von 92 mm in den meisten Fällen eine Seitenlänge des Drückervierkants von 10 mm.
    • Abweichungen zu dieser "Regel" treten" z.B. bei manchen Mehrfachverriegelungen auf.

Eine kleine Materialkunde (Aluminium Teil 1):

Aluminium ist das häufigste Metall in der Erdkruste. Im Vergleich zu anderen Metallen ist Aluminium hingegen noch nicht lange bekannt – seine Herstellung gelang erstmals mittels einer chemischen Reaktion im Jahre 1808.

Aluminium wird seit den Anfängen seiner Verwendung als Hightech-Material eingesetzt, wenn es auf Gewichtsersparnis bzw. Leichtbau bei gleichzeitig hoher Haltbarkeit ankommt. Es ist aus der Raumfahrt sowie dem Flugzeug- und Automobilbau nicht mehr wegzudenken und hat maßgebliche Innovationen erst möglich gemacht. Insbesondere ab der zweiten Hälfte des 20. Jahrhunderts trat Aluminium seinen Siegeszug in der Innenarchitektur und im Design an: Sein technologischer Nimbus gepaart mit der silbern schimmernden Oberfläche eröffnete ein neues Verständnis im Umgang mit Metallen im Interieur Design. Bei FSB nahm dies mit den Entwürfen Johannes Potentes in den 1950er Jahren seinen Anfang. Noch heute ist unsere damals gewonnene Expertise in der Aluminiumverarbeitung die Basis aller FSB-Griffprogramme aus diesem wunderbaren Material.

Aluminium ist ein Leichtmetall (Dichte 2,699 g/cm3). Der Schmelzpunkt liegt bei 660 Grad Celsius. Zugegeben, bei der Erstgewinnung muss relativ viel Energie aufgewandt werden. Diese Energiebilanz wird aber durch die vielen positiven Eigenschaften im Gebrauch und im Recycling ausgeglichen. Der Energiespareffekt bei der Wiederaufbereitung beträgt gegenüber der Erstgewinnung fast 95 Prozent. Und Aluminium kann wieder und wieder aufbereitet werden, und zwar ohne Verlust.

Es fasst sich sehr angenehm an, vor allem deshalb, weil sich das Leichtgewicht unter den Metallen besonders gut der Umgebungstemperatur anzupassen weiß. FSB verarbeitet nur reine Hüttenlegierungen nach DIN 1725. Nach der mechanischen Bearbeitung wird die Oberfläche durch Eloxieren geschützt.


Auf Kundenwunsch und Anfrage sind FSB-Beschläge in Sonderfarbtönen lieferbar. Bitte nutzen Sie den unten genannten Link "Fragen zum Artikel" um Preise für folgende Sonderfarbtöne zu erfragen. Bitte geben Sie dabei an, wieviele Beschläge Sie benötigen, da einige Aufpreise nur einmalig (pro Bestellung) berechnet werden müssen. Lieferbare Sonderfarbtöne:

  • Standardfarbtöne:
    • 8220 Verkehrsweiß, Alu + Farbe, ähnlich RAL 9016
    • 8120 Tiefschwarz, Alu + Farbe, ähnlich RAL 9005
  • Gestrahlte Eloxaloberflächen
    • 0310 Aluminium gestrahlt messingfarbig eloxiert
    • 0410 Aluminium gestrahlt bronzefarbig eloxiert
    • 0510 Aluminium gestrahlt mittelbronzefarbig eloxiert (C33)
    • 0710 Aluminium gestrahlt dunkelbronzefarbig eloxiert (C34)
    • 0810 Aluminium gestrahlt schwarz eloxiert (C35)
    • 2110 Aluminium gestrahlt leichtbronzefarbig eloxiert (C31)
    • 2210 Aluminium gestrahlt hellbronzefarbig eloxiert (C32)
  • Alu + Farbe, farbige Kunststoffbeschichtungen
    • 8802 Anthrazitgrau, ähnlich RAL 7016
    • 8821 Graubraun, ähnlich RAL 8019
    • 9020 Reinweiß, ähnlich RAL 9010
  • Messing
    • 4205 Messing poliert lackiert
  • Edelstahl
    • 6205 Edelstahl rostfrei poliert
  • Bronze
    • 7305 Bronze poliert gewachst
    • 7625 Bronze dunkel patiniert gewachst

Bitte berücksichtigen Sie, daß nicht alle Färbungen zu allen Beschlägen lieferbar sind.


Garnitur: Wechselgarnitur
Schilder/Rosetten: Langschild außen/innen
Zylinderlochung: Profilzylinder (PZ) mit ZA
Entfernung: 72 mm, 92 mm
Vierkant: 8 mm, 10 mm
Montage auf: Vollblatttür
Schutzklasse: S4
Material: Aluminium, Edelstahl, Bronze
Färbung: Aluminium naturfarbig eloxiert, Aluminium neusilberfarbig eloxiert, Edelstahl rostfrei fein matt gebürstet, Bronze hell patiniert gewachst
Kategorie: Schutzbeschlag
Weiterführende Links zu "Schutzbeschlag S4 FSB 73 7375 Wechselgarnitur"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Schutzbeschlag S4 FSB 73 7375 Wechselgarnitur"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

}

Technische Informationen zum Schutzbeschlag FSB 73 7375, Wechselgarnitur, Schutzklasse S4

Wechselgarnitur

Für Haus- und Wohnungseingangstüren werden gewöhnlich Garnituren eingesetzt, die einen direkten Zugang nicht zulassen. An der Türaußenseite wird auf den Schildern oder Rosetten ein Knopf montiert. Dieser ist mit dem Schild bzw. der Rosette fest verbunden, so daß ein Öffnen der Tür von außen nur mit einem Schlüssel möglich ist. Das Schloß muß hierbei über eine Wechselfunktion verfügen. Das Türdrücker- Lochteil (die Klinke) auf der Innenseite wird mit einem Wechselstift mit der Schloßnuß verbunden.

Schutzklasse

Mit dem sicherheitstechnisch bewährten Programm „Design + Sicherheit“ hat FSB erfolgreich bewiesen, wie ein modular angelegtes Schutzbeschlagkonzept aussehen kann, das unterschiedliche Designvorstellungen und Sicherheitsanforderungen berücksichtigt.

Schutzklasse 4 (EN 1906) mit Kernziehschutz (ZA)
  • Festigkeit 20 kN
  • max. Biegung = 5 mm
  • Zugkraft Befestigung 30 kN
  • max. Deformierung = 5 mm
  • Anbohrschutz 5 min
  • Meißeltestwiderstand 12 Schl.
  • Festigkeit ZA 20 kN

Entfernung

Die Standard-Lochentfernung bei Zimmertürschildern beträgt 72 mm, bei Badschildern 78 mm und bei Haustürschildern 92 mm. Die Lochabstände werden wie folgt gemessen:

Entfernung

  1. Buntbart (BB) und Chubb: Mitte Nuß bis Mitte Schlüsseldorn (= Zuhaltungschloß ZH)
  2. Profilzylinder (PZ): Mitte Nuß bis Mitte Profilzylinderkern
  3. Ovalzylinder (OZ): Mitte Nuß bis Mitte Ovalzylinder
  4. Rundzylinder (RZ): Mitte Nuß bis Mitte Rundzylinder
  5. Schlitzkopf (SK): Mitte Nuß bis Mitte Schlitzkopf
  6. WC/Bad (BAD): Mitte Nuß bis Mitte Schlitzkopf
  7. Riegelolive (RO): Mitte Nuß bis Mitte Riegelolive

Drückervierkant

Von der Stiftverbindung hängt ob eine Drückergarnitur schon nach kurzer Zeit ausleiert und wackelt oder über Jahre hinaus ohne Beanstandung ihren "Dienst" versieht. Hersteller von hochwertigen Türbeschlägen haben daher unterschiedliche Lösungen und Patente entwickelt, die selbst den hohen Anforderungen im Objektbereich gerecht werden. Einfache Türdrückerstifte sind Vierkantstifte passend für 8 mm (Zimmertürschlösser), 9 mm (Schlösser für Feuerschutz-, Rauchschutz- und Paniktüren) oder 10 mm (Haustürschlösser) Schloßnuß. Die Länge entspricht den genormten Türdicken bei Standardtüren: Zimmertüren 38-42 mm, Haustüren 53-57 mm. Bei Schlössern mit geteilter Nuß (z. B. Rohrrahmen-Einsteckschlösser mit Panikfunktion) werden geteilte Spezial-Drückerstifte verwendet.

VierkantTürdrücker bedienen je nach Einsatzort unterschiedliche Schlossmechanismen. Wir liefern auf Wunsch:

  • für Zimmertürschlösser und -beschläge Türdrücker mit 8 mm Vierkantstift
  • für Haustürschlösser und -beschläge Türdrücker mit 10 mm Vierkantstift
  • für Schlösser an Feuerschutz- Raucbscbutz- und Paniktüren Türdrücker mit 9 mm Vierkantstift.

Mit Hilfe von Reduzierhülsen lassen sich bei Bedarf auch Drückergarnituren mit einem kleineren Vierkant (Wechselstift) in Schlössern mit einem größeren Schlossvierkant verwenden.

Zylinderüberstand

Zylinderüberstände für FSB Beschläge

In den offenen Versionen werden Zylinderüberstände von 11 (Abb. 1) und 15 mm (Abb. 2) abgedeckt. In den Kernziehschutzversionen (ZA) werden Zylinderüberstände von 8 bis 15 mm abgedeckt.
