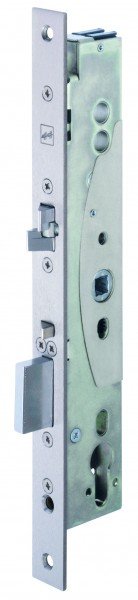

309X effeff Anti- Panik- Einsteckschloss Rohrrahmen-Version

Das Sicherheitsschloss Mechanik 309X wird vor allem dort eingesetzt, wo ständig eine versicherungstechnische Verriegelung der Tür durch einen 20 mm Riegelausschluss gewährleistet sein muss. Das "Sicherheitsschloss Mechanik effeff 309X" überzeugt dabei durch einen Bedienkomfort auf höchstem Niveau. Beim Schließen der Tür reicht es dabei völlig aus, diese einfach zuzuziehen. Der Riegel des Schlosses wird dabei automatisch vollständig ausgefahren. Die Tür ist also immer verschlossen wenn sie geschlossen wird. Zum Öffnen der Tür von außen reicht ¼ - ½ Schlüsseldrehung aus um Riegel und Falle des Schlosses zurückzuziehen. Es ist nicht erforderlich den Schlüssel zweimal "herumzudrehen". Um die Tür von innen zu öffnen ist kein Schlüssel erforderlich. Drücken Sie einfach den Drücker (die Klinke) herunter um Falle und Riegel zurückzuziehen und die Tür zu öffnen. Komfortabler geht es nicht. Rohrrahmenschlösser werden für Türen mit extrem schmalen (< 120 mm) Friesen benötigt.

Merkmale:

• Selbstverriegelnd mit Kreuzfalle und Riegel
• Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
• Integrierte Panikfunktion über den Innendrücker
• Wechselfunktion zur Entriegelung über Schlüssel von außen
• Zulassung nach DIN EN 179 und DIN EN 1125
• Geeignet für den Einbau in Feuerschutztüren
• Geringes Hinterdornmaß - nur 15 mm
• Kann nicht in Verbindung mit elektrischen Türöffnern verwendet werden

Technische Daten

• Dornmaß: 30 mm
• Panikfunktion: Ja
• Entfernung: 92 mm
• Zulassung: DIN EN 179 Zertifikat der Leistungsbeständigkeit 0432-CPR-00007-11
• Zulassung: DIN EN 1125 Zertifikat der Leistungsbeständigkeit 0432-CPR-00007-12
• Bauaufsichtliches Prüfzeugnis: P-120003555
• Riegelausschluss: 20 mm
• Drückernuss: 9 mm
• Version: Euro-Profilzylinder
• Breite: Stulp 24 mm

Die Schlösser der Modell-Reihe 309X besitzen eine durchgehende Drückernuss und bedürfen somit eines Wechselbeschlags (innen Drücker oder Panikgriffstange, außen Knopf oder Griffstange).

Was Sie für die Bestellung wissen müssen:

1. Entfernungsmaß in mm: 92
2. Vierkant in mm: 9, (8 mit optionaler Reduzierhülse)
3. Dornmaß in mm: 30, 35, 40, 45
4. Stulpbreite in mm: 24

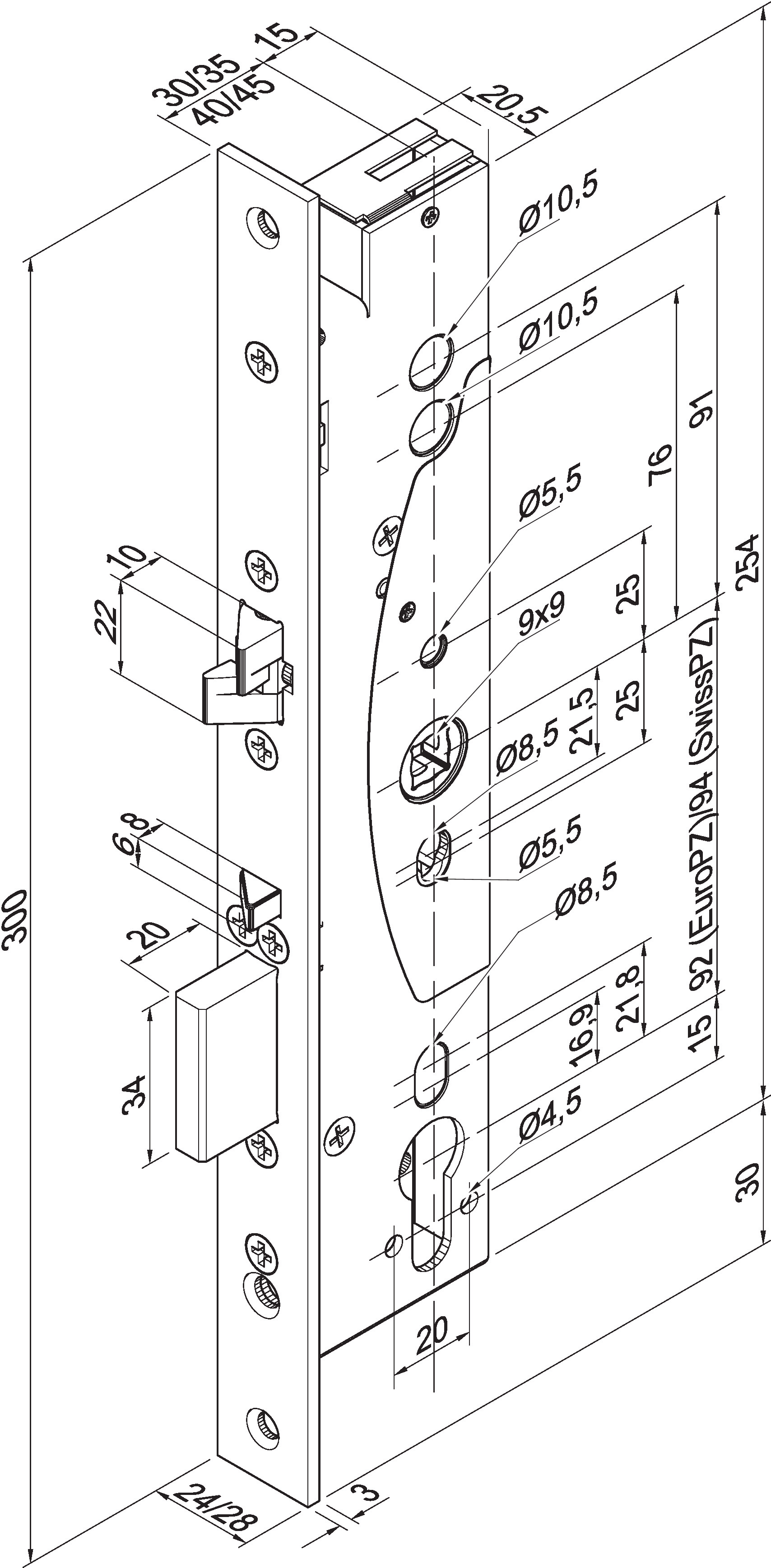

5. Stimmen alle Maße? Prüfen Sie bitte mit unserer Maßzeichnung.
