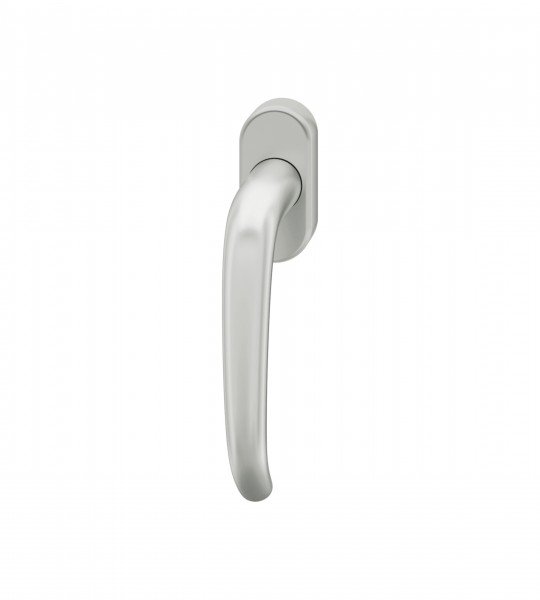

FSB Modell 1023 Fenstergriff

23,90 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 10 Werktage

Material, Farbe:

  • Aluminium naturfarbig eloxiert 10 Tage Lieferzeit
  • Edelstahl rostfrei fein matt gebürstet 10 Tage Lieferzeit (+31,00 €)
  • Messing poliert gewachst 10 Tage Lieferzeit (+49,00 €)
  • Bronze hell patiniert gewachst 10 Tage Lieferzeit (+49,00 €)

Rosette:

  • oval 32,5 x 70 x 10 mm (B x H x T) 10 Tage Lieferzeit
  • oval 27 x 62 x 10 mm (B x H x T) 10 Tage Lieferzeit
  • eckig 32,5 x 70 x 10 mm (B x H x T) 10 Tage Lieferzeit (+9,00 €)

Stiftvorstand:

  • 24 – 38 mm 10 Tage Lieferzeit
  • RST-10443
Fenstergriff mit Rastung, gem. DIN EN 13 126-3  3 verschiedene Rosettenformen... mehr
Produktinformationen "FSB Modell 1023 Fenstergriff"
  • Fenstergriff mit Rastung, gem. DIN EN 13 126-3
  • 3 verschiedene Rosettenformen
    • Rosette oval 32,5 x 70 x 10 mm (B x H x T) - (Standard)
    • Rosette oval 27 x 62 x 10 mm (B x H x T) - (für schmale Profile)
    • Rosette eckig 32,5 x 70 x 10 mm (B x H x T)
  • 7 mm Vollstift
  • Stiftvorstand von 24 - 38 mm

In den 50er Jahren entwarf der Schweizer Architekt, Bildhauer und Designer Max Bill beim Neubau der Ulmer Hochschule für Gestaltung in Zusammenarbeit mit Ernst Moeckel und in Anlehnung an die in der Schweiz gebräuchlichen Eisenbahnwaggon-Türdrücker eine Türklinke, die als "Ulmer Türklinke“ Designgeschichte gemacht hat. Anhand dieser Vorlage schuf Johannes Potente das Modell 1023, seit mehr als 30 Jahren eine Alternative zu den gängigen U-Form-Modellen. Passend zu diesem Türdrücker bieten wir Ihnen hier den entsprechenden Fenstergriff.


Die neu konzipierte FSB Kugelrastung kombiniert in idealer Weise eine besonders solide Konstruktion mit Komponenten aus vergütetem Stahl, Edelstahl und glasfaserverstärktem Kunststoff, ein kompaktes Design und einen optimalen Montageprozess.

Die neue Technik entspricht in ihrer Bedienung der etablierten FSB Kugelrastung und unterstützt in ergonomischer Hinsicht taktil wie akustisch die zuverlässige und korrekte Bedienung des Fensters. Maßgeblich hierfür ist die spürbare und hörbare Positionierung des Fenstergriffs in 90°-Schritten beim Öffnen, Schließen oder Kippen. Mit 25.000 Betätigungen bzw. 150.000 Rastungen (180° Dreh-Kipp-Zyklen) entspricht die neue FSB Qualitäts-Konstruktion der höchsten Güteklasse 5/180 der EN 13 126-3 hinsichtlich Dauerfunktionstüchtigkeit.

Die RAL Gütegemeinschaft hat die bisherigen Anforderungen nivelliert und orientiert sich an den Kriterien der DIN EN 13 126-3, was für das RAL Gütezeichen neuerdings lediglich eine Dauerfunktion von 10.000 Dreh-Kipp-Zyklen im 180° Modus bedeutet. Die EN 13 126-3 hat für Fenstergriffe Anforderungen definiert, die eine gleichbleibende Qualität und Funktionsfähigkeit über viele Jahre sicherstellen sollen.

Bei dieser auf nachhaltige Dauerfunktion ausgelegten Technik lagern Stahlkugeln samt Stahlfedern in entsprechenden Aussparungen der Rosetten-Baugruppe. Sie sind 2-fach um eine entsprechend 4-fach ausgesparte Edelstahlscheibe herum gruppiert, die fest mit dem Spezialadapter verbunden ist. Diese festdrehbar gelagerte Rast-Technik gewährleistet bei jeder Betätigung des Fensters die spürbare und hörbare Positionierung des Fenstergriffs. Vorderseitig nimmt dieser Adapter den eigentlichen Fenstergriff auf. Im Inneren wiederum birgt der Adapter auf seiner Drehachse den variabel positionierbaren Vierkantstift für flexiblen Stiftvorstand. Auf diesem Stift wird der Fenstergriff nach der Montage der Rosetten-Baugruppe mittels Ringschneidschraube endgültig festgesetzt.


Auf Kundenwunsch und Anfrage sind FSB-Beschläge in Sonderfarbtönen lieferbar. Bitte nutzen Sie den unten genannten Link "Fragen zum Artikel" um Preise für folgende Sonderfarbtöne zu erfragen. Bitte geben Sie dabei an, wieviele Beschläge Sie benötigen, da einige Aufpreise nur einmalig (pro Bestellung) berechnet werden müssen. Lieferbare Sonderfarbtöne:

  • Standardfarbtöne:
    • 0105 Aluminium naturfarbig eloxiert
    • 0205 Aluminium neusilberfarbig eloxiert
  • Gestrahlte Eloxaloberflächen
    • 0410 Aluminium gestrahlt bronzefarbig eloxiert
    • 0510 Aluminium gestrahlt mittelbronzefarbig eloxiert (C33)
    • 0710 Aluminium gestrahlt dunkelbronzefarbig eloxiert (C34)
    • 0810 Aluminium gestrahlt schwarz eloxiert (C35)
  • Alu + Farbe, farbige Kunststoffbeschichtungen
    • 8220 Verkehrsweiß, Alu + Farbe, ähnlich RAL 9016
    • 8120 Tiefschwarz, Alu + Farbe, ähnlich RAL 9005
    • 8802 Anthrazitgrau, ähnlich RAL 7016
    • 8821 Graubraun, ähnlich RAL 8019
    • 9020 Reinweiß, ähnlich RAL 9010
  • Edelstahl
    • 6204 Edelstahl rostfrei fein matt gebürstet
    • 6205 Edelstahl rostfrei poliert
  • Bronze
    • 7615 Bronze hell patiniert gewachst
    • 7625 Bronze dunkel patiniert gewachst

Bitte berücksichtigen Sie, daß nicht alle Färbungen zu allen Beschlägen lieferbar sind.


Modell: 1023
Färbung: Aluminium naturfarbig eloxiert, Bronze hell patiniert gewachst, Edelstahl rostfrei fein matt gebürstet
Material: Aluminium, Bronze, Edelstahl, Messing
Stiftvorstand: 24 - 38 mm
Weiterführende Links zu "FSB Modell 1023 Fenstergriff"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "FSB Modell 1023 Fenstergriff"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Fenstergriff mit Rastung, gem. DIN EN 13 126-3  3 verschiedene Rosettenformen... mehr

Syymbolvideo! Bitte beachten Sie das Design der Fenstergriffe in den Artikelbildern.

Für Architekten und all diejenigen, die Wert auf Stimmigkeit im Detail legen, ist es ein ästhetisches Ärgernis: Übliche Fenstergriffe harmonieren nur unzureichend mit schmalen Fensterprofilen, da die Rosette im maßlichen Verhältnis überproportioniert wirkt.

Hier setzen wir mit einer neuen Fenstergriff-Lösung an, die das gewohnte Rosettenmaß von 33 x 70 x 14 mm (B x H x T) deutlich verschlankt. Mit 27 x 62 x 10 mm (B x H x T) ragt die speziell auf schmale Profile abgestimmte neue Rosette nicht mehr über die Glashalteleiste und fügt sich perfekt ins zurückhaltende Gesamtbild des Fensters.

Dieses Konzept haben wir auf unsere eckigen und korbbogenförmigen Fenstergriff-Rosetten in flächenbündiger wie auch aufliegender Ausführung übertragen. Die flächenbündige Variante ist dabei prädestiniert für Holzprofile, während bei Profilen aus Stahl oder Aluminium vor der Montage die Getriebelage und Profilgeometrie abzustimmen sind. Ganz im Sinne einer durchgängigen und ganzheitlichen Objektausstattung sind die Fenstergriffe für schmale Profile kombinierbar mit nahezu allen FSB Griffdesigns und erhältlich in sämtlichen FSB Materialien und Oberflächen (Aluminium, Edelstahl, Messing und Bronze).

Der ästhetische Zugewinn der neuen FSB Fenstergriffe für schmale Profile geht einher mit bemerkenswerten Planungs- und Montagevorteilen.

Entgegen der üblichen Bauweise, bei der Griff, Rosette und Vierkantstift fest miteinander verbunden sind, haben wir diese Bauteile mittels der bei FSB Objektbeschlägen bewährten Adaptertechnik voneinander entkoppelt. Die ab Werk vormontierten Unterkonstruktionen sind zunächst von den Griffen getrennt. So gelingt die Montage auf dem Profil schnell und sicher, da nicht mehr umständlich am Griff „vorbeigeschraubt“ werden muss.

Wie sämtliche FSB Fenstergriffe verfügen auch die neuen Ausführungen für schmale Profile über spür- und hörbare Rastpunkte in 90°-Schritten.

Und wie gleichfalls für FSB üblich, entsprechen sie mit 25.000 Betätigungen bzw. 150.000 Rastungen (180° Dreh-Kipp-Zyklen) der höchsten Güteklasse 5/180 der EN 13 126-3 (maßgeblich auch für die RAL-Gütenorm). Insofern sind die neuen Fenstergriffe für schmale Profile ebenfalls uneingeschränkt objekttauglich.
